MSW３０００ABF
MWS3000A スウェージングマシンのしくみ
回転冷間鍛造とも呼ばれ、材料を3本のダイスで同時に衝撃を加えます、高速で回転するダイスは30度ごとに衝撃を加えますので非常に均一に加工が行えます。
回転しながら、ダイスがコイル材に同時に衝撃を加え伸ばします
径と送り移動量をＣＮＣ制御し必要な形に成形します
テーパ加工や段付き加工を組み合わせて複雑な形を成形することが可能です
各部紹介
ダイス・ガイド部
回転するスピンドルヘッド（３つのダイスが装着されています）が材料を叩いて加工します。まっすぐに矯正された材料がジュラコン製芯出しガイドを通りヘッド内に入ります。

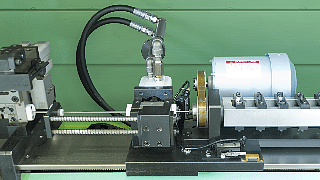

材料供給部
矯正部、材料チャック、材料カットの機構部です。
バーフィーダー部
バー材を自動供給し連続運転を実行します。
チャック部
専用の材料チャックユニットで材料をつまみます。

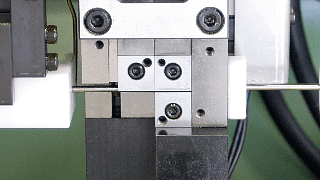

カット部
専用の材料カットユニットです。材料をクランプし押し切りにてカットします。
MWS３０００ABFの仕様
機械仕様
主軸モーター
| 2.2ＫＷ
| |
主軸回転数
| 540 min.-1,rpm
| |
Ｘ軸速度
| 早送り
| 8000mm/min.
|
加工送り
| 1 to 6000 mm/min.
| |
Ｙ軸速度
| 早送り
| 85 mm/min.
|
加工送り
| 1 to 80 mm/min.
| |
Ｘ軸モーター容量
| 0.5ＫＷ
| |
Ｚ軸モーター容量
| 1.0ＫＷ
| |
電源
| 10kVA, 200/220
| |
油圧ユニット
| 圧力
| 35kgf/cm2
|
モーター容量
| 0.75ＫＷ
| |
最大加工長さ
| 220ｍｍ
| |
最大素材径
| 5.0ｍｍ
| |
機械重量
| 1900kg
| |
バーフィーダー仕様
項目
| 405U-2.5
|
適応棒材径
| φ1.6mm～φ2.5mm（標準）
|
適応棒材長
| 2500mm
|
材料収容量
| φ1.6mm～φ2.5mm / 130本
|
機械全長
| 3870mm （バー長923mm）
|
機械全幅
| 420mm
|
適応主軸高
| 1000～1150mm
|
機械主軸
| 150kg
|
制御仕様
NC装置
| MELDAS C3
|
同時制御軸数
| ２ 軸
|
最小設定単位
| 0.001mm
|
データ入力方式
| キー入力方式
|
最大早送り速度
| 8500mm/min.
|
送り速度範囲
| 1～6000mm/min.
|
座標指令方式
| アブソリュート・インクリメンタル併用
|
補間機能
| 直線補間、円弧補間
|
フロアースペース
