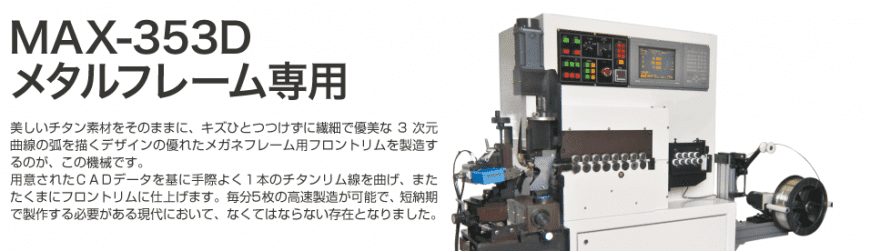

MAX-353D
MAX-３５３Dの仕組み
巻き型、カーブ押し型を使わず、３次元のリム加工を実現した画期的なマシンです。
リンクマシンMAX-350Dは、リム巻加工の多様化及びレンズカーブを含む３次元曲げ加工の高速性、信頼性、操作性を追求し、且つ省力化を同時に実現させました。
リンクマシンMAX-350Dは、リム巻加工の多様化及びレンズカーブを含む３次元曲げ加工の高速性、信頼性、操作性を追求し、且つ省力化を同時に実現させました。
多様な玉型に対応
円形・オーバル型からスクエア型まで。
五角形などの多角形も可能です。
五角形などの多角形も可能です。
CADデータからの製造
専用ソフトがＤＸＦファイルを読み込みます。
ソフト上にて細かな部分修正が可能です。
ソフト上にて細かな部分修正が可能です。
操作パネル
シンプルな操作パネルは、扱いやすさが際立っています。
カッター
１枠できるごとに切断します。
リム線搬送部
もともとボビンに巻かれて納品されるリム線を一度真っ直ぐにする必要があります。
MAX-３５３Dの仕様
サイクルタイム
| 4～6sec
| |
最小レンズカーブ
| ６カーブ
| |
カッティング方法
| ナイフカッティング
| |
エアー圧
| 4～7kgf/cm2
| |
NC装置
| S-MACシステム
| |
サーボモーター容量
| X軸
| 0.5kＷ
|
A、Y軸
| 0.5kＷ
| |
トレーサー軸
| 0.5kＷ
| |
ワイヤー送り出しモーター
| 25ＫＷ
| |
電源
| 三相AC200V+-10% 50/60Hz
| |
電源容量
| Max.6kVA
| |
iインターフェース
| ラン・インターフェース
| |
機械の大きさ
| 幅1,800×高1,500×奥行820ｍｍ
| |
機械の重量
| 500kg（NET）
| |
フロアースペース
